壓力變送器技術協議和壓變送器技術協議是在買方購買壓力變送器或差壓變送器時與賣方簽署的產品技術文件，昌暉儀表分享壓力變送器技術協議供大家參考和使用。

一、總則
◆買賣雙方就某公司某裝置所需要的單晶硅壓力變送器、單晶硅差壓變送器的設計、結構、性能、制造、檢驗、運輸、驗收、安裝、調試、培訓、服務等方面的技術要求及保證壓力變送器、差壓變送器長周期安全運行等有關問題進行了充分的協商，達成本技術附件。本協議是商務合同的一部分，與合同具有同等的法律效力。
◆賣方對所提供的壓力、差壓變送器，附件和附屬設備的質量、技術規格、文件圖紙資料、技術服務、包裝運輸、開箱檢驗、安裝指導、現場測試、設備運行等各個環節負有完全責任，買方對技術協議的確認并不能減輕賣方的責任。
◆賣方必須嚴格按照詢價書中的所有規定進行設計選型，精度、防爆防護等級、材質等不低于詢價書中的要求。本技術協議所提出的是最低限度的要求，賣方保證提供符合本技術協議和現行工業標準的全新的、技術先進、生產實用、運行可靠、便于維護、經濟合理的優質產品。因設備(或材料)選型低于詢價書中的要求，出現問題由賣方承擔一切負責。
◆賣方必須對所供儀表設備各個主要部件、外購件做技術說明，注明詳細規格、型號、數量。必須提供原產地證明。
◆凡在設計范圍之內的外購件或外購設備，必須經招標方技術部門確認同意，但技術上均由投標方負責。
◆賣方對所提供的儀表設備、附件和附屬設備的質量予以保證，并積極交付技術規格、 文件圖紙資料、做好技術服務、包裝運輸等，并配合完成開箱檢驗。
◆賣方保證所有儀表設備及附件型號的準確性和適用性。
◆賣方保證所提供儀表設備在工廠整體組裝完畢、通過測試、調試合格，保證供貨的完整性。
◆賣方的技術協議應符合技術詢價書及設計規格書的內容規定和要求。當技術詢價要求與詢價書中所列文件(包括設計文件、圖紙資料或標準)發生矛盾時，賣方必須及時通知買方和工程設計方，在技術偏差表中列出并說明，并應得到買方和設計院的確認。賣方未在偏差項表中列出的內容將視為完全符合詢價規格書與補充文件的要求。
◆賣方采用的專利涉及到的全部費用均被認為已包含在設備報價中，賣方必須保證買方不承擔有關設備專利的一切責任。
◆賣方在進行商務投標之前，必須向買方技術負責人提供由買方、設計方、賣方三方共同確認同意的《單晶硅壓力變送器、單晶硅差壓變送器技術協議》后方可進行投標工作。《技術協議》確定后，投標方不允許擅自變更《技術協議》要求，否則視為協議無效。
◆在今后合同談判及合同執行過程中的一切圖紙、技術文件、設備信函等均使用中文。
◆技術規范書及合同規定的文件，包括圖紙、計算、說明、使用手冊等，必須采用國際單位制。
◆在簽訂合同之后，到開始制造之前的這段時間內，買方有權提出因規范、標準和規程發生變化而產生的一些補充修改要求，賣方應遵守此要求，具體款項內容由供需雙方共同商定。
◆本技術協議使用的標準如遇與投標方所執行的標準不一致時，按較高標準執行。
◆本技術文件未盡事宜，由招、投標雙方協商確定。

二、工程條件
2.1 基礎條件
2.1.1 大氣壓力
年平均氣壓：×××kPaA
夏季平均氣壓：×××kPaA
月平均最低氣壓：×××kPaA
2.1.2 大氣溫度
年平均氣溫： ×××℃
最冷月最低平均溫度：×××℃
最熱月最高平均溫度：×××℃
極端最高氣溫：×××℃
極端最低氣溫：×××℃
2.1.3 相對濕度
最冷月月平均相對濕度：×××%
最熱月月平均相對濕度：×××%
年平均相對濕度：×××%
月平均最大相對濕度：×××%
月平均最小相對濕度：×××%
本裝置位于臨海地區，請慎重考慮鹽霧腐蝕的防護措施，包括選材。

2.2 工程條件
2.2.1 測量介質及詳細工況
2.2.2 電源條件
①交流電源：電壓220VAC±5%/頻率50Hz±0.5Hz；電壓380VAC/50Hz/TN-S制
②直流電源(直流電源裝置或直流穩壓電源提供)：電壓24V±1V
2.2.3 儀表空氣
壓力：0.4-0.6MPa(G)
溫度：常溫
2.2.4 蒸汽條件
①中壓蒸汽
溫度：420±10℃
壓力：3.5±0.1MPa(G)
②低壓蒸汽
溫度：250±10℃
壓力：1.0±0.1MPa(G)
2.2.5低壓氮氣
壓力：0.4-0.6MPa(G)
溫度：常溫

三、壓力變送器/差壓變送器設計、制造、檢驗標準
1、昌暉儀表提供的單晶硅壓力變送器和單晶硅差壓變送器的設計、制造和試驗，包括所用材質、附件均需滿足現行的國家標準、國際標準及行業標準。但不限于以下標準：
①GB/T 17614.1-2015《工業過程控制系統用變送器 第一部分：性能評定方法》
②GB/T 17614.1-2015《工業過程控制系統用變送器 第一部分：檢查和試驗例行導則》
③GB/T 13283-2008《工業過程測量和控制用檢測儀表和顯示儀表準確度等級 》
④GB 3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求 》
⑤GB 3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》
⑥GB 3836.4-2010《爆炸性氣體環境用電氣設備 第四部分：本質安全型“i”》
⑦GB 4208 《外殼防護等級(IP碼)》
⑧GB/T 15464-1995《儀器儀表包裝通用技術條件》
⑨JB/T 9329-1999《儀器儀表運輸、貯存基本環境條件及試驗方法》

四、供貨范圍
1、賣方保證供貨清單與規格書一致，如有偏差按有利于買方的原則執行
2、本技術協供貨范圍依據為為×××項目裝置初步詢價資料規格書，商務投標以最終的儀表規格書為準。規格書如下：
3、以附件提供EXCEL版本儀表供貨清單(以附件方式附在協議后) 。
4、供貨技術要求：
①單晶硅變送器輸出信號：4-20mA+HART。
②單晶硅變送器帶有外部調零及修改量程功能。
③安裝支架采用不繡鋼材質。
④單晶硅變送器組態要求用戶組態模式：對位號，使用量程，工程單位等進行組態。
⑤故障模式設置為低于3.6mA。
⑥所提供的產品樣本圖片請附在協議中。
⑦供貨清單中的出廠編號，設備出廠前必須完善。
⑧浪涌保護器統一采用并聯式接線方式，不采用串聯式，電氣接口：1/2”NPT。
⑨單晶硅變送器均要帶外部接地螺釘。
⑩?單晶硅變送器螺栓不采用碳鋼材質。
?壓力變送器的過程接口：1/2”NPT。
?差壓變送器用作壓力變送器測量時，過程接口：1/2”NPT，負壓側過程接口通大氣，應采用防風、防雨、防蟲措施。

五、交貨期
1、交貨期：簽合同后×周。
2、交貨地點：買方項目施工現場。

六、技術偏離表
 以附件方式提供(附在本協議之后)
注1：代材時必須提供證明文件或由廠家提出保證并提供業績。
注2：凡未在偏差表中說明的技術項，賣方保證滿足買方詢價文件的要求，如發現其它偏差，賣方必須無條件滿足，否則賣方將失去投標資格。

七、施工安裝、試車及質保期內使用的專用工具、備品備件清單(包含在總價內)
附清單，明確名稱、型號規格、數量、編號、廠家、品牌、產地等內容

八、外購主要部件、附件、附屬設備技術說明
附清單，明確名稱、型號規格、數量、編號、廠家、品牌、產地等內容

九、供貨產品參考照片及尺寸圖(螺紋連接的尺寸等在供貨清單中詳細備注)

十、技術特點及說明
1、產品概述
昌暉YR-ER102單晶硅壓力變送器和YR-ER101單晶硅差壓變送器一直以來為工業過程控制提供全方位的自動化測量，應用于化工、石油、天然氣、電力、造紙、冶金、制藥等行業，深受用戶的好評。昌暉儀表制造有限公司對產品品質不斷的改進和全面的售后服務體系，滿足流量、液位和壓力的測量需求。
◆單晶硅變送器測量原理
◆單晶硅壓力變送器主要技術參數
◆單晶硅壓力變送器主要技術參數
◆產品優勢
●安全可靠，簡單易懂
●應用靈活：液位，壓力，密度，界面，流量
●不受攪動或泡沫影響
●不受罐內設備影響
●無可移動部件
●多種膜片材質可適用于各種應用場合
●可實現小尺寸到1/2”的過程連接
●遠傳膜片拓展了高溫或低溫/高壓、過程腐蝕、臟或粘性介質、衛生型連接和指定過程連接過程應用場合的應用
●無以倫比的膜片選擇
具有多種膜片材質選擇，標準膜片材質包括316L、哈氏C、哈氏B、鉭、304L、Monel、Inconel 600、Duplex2507、鈦、鎳及鋯膜片等。且有鍍金膜片、PTFE涂層可選；膜片厚度另有50μm、150μm可選?？梢赃m用于各種復雜工況的應用。對于復雜混合強腐蝕介質，可以提供特殊選項PFA蓋來提供優異的抗腐蝕性能。
●特殊應用
-對于真空環境的應用，具有全焊接系統設計，最大程度的減少泄露點，保證系統的穩定可靠。
-對于環境溫度惡劣或高溫過程，羅斯蒙特可以提供一體化的伴熱毛細管，保證系統的測量性能，大大降低現場安裝成本。
-對于容易發生氫滲的應用場合，可以提供鍍金膜片來有效阻止氫滲現象的發生。
-對于氯堿、煤電、造紙等行業容易發生的毛細管連接部分點蝕的現象，可以提供熱縮管形式實現完整的保護。
-其它特殊應用可直接咨詢昌暉儀表制造有限公司。

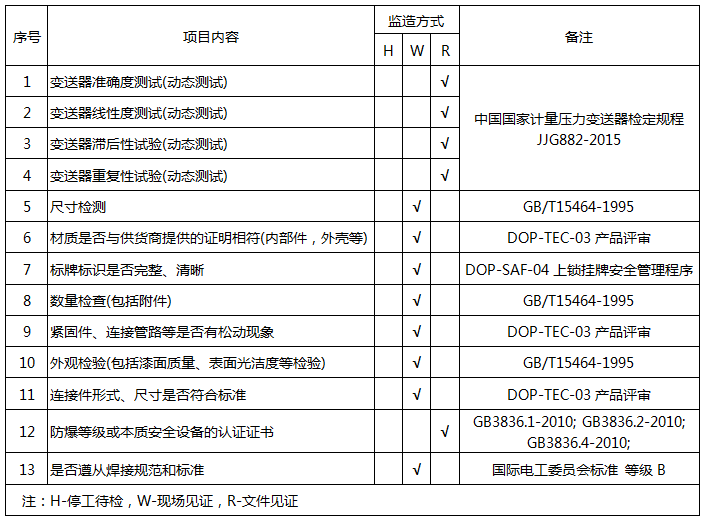

◆質量保證和控制計劃


十、規格書和計算書(以附件形式附在協議后)
1、逐臺提供規格書(必須按買方規格書的位號順序提供)并應將所有技術項逐條進行補充。
2、逐臺提供計算書(必須按買方規格書的位號順序提供)

十一、標記、油漆、包裝和運輸
1、銘牌標示
儀表標牌，采用不銹鋼材質，并采用蝕刻工藝，同時應標明名稱、位號、型號、材質、量程、壓力等級、精度等級、生產日期、出廠編號、防爆防護等級等規定參數。
2、所有現場儀表設備均應采用不易損壞的標記牌標明工程號和設備位號，用不銹鋼絲系牢在設備上。分體式現場儀表其傳感器及變送器應分別進行標記,要進行流向，+/-方向、法蘭等級標準等標記。
3、油漆
◆除非另有說明，油漆應符合賣方標準，以滿足詢價規格書中規定的環境條件。賣方推薦的油漆系統需經買方確認。
◆顏色規定，需要和買方確認。
4、在檢查與測試之后，儀表完全除水、干燥，并作好運輸準備。提供足夠的保護，以防止在中轉運輸中出現機械損傷和遭受環境腐蝕，并且能夠滿足在安裝前至少6個月的現場戶外貯存要求。
5、對于暴露的拋光面和機加工表面(包括螺栓)，涂厚層防銹劑。內部金屬面涂或噴上一層合適的防銹劑，并在開口處用標簽注明防銹劑的類型。
6、所有的開口都應該蓋好或塞住，以能夠適合于在安裝前長時間暴露。法蘭墊圈的接觸面應很好保護,以確保在運輸和儲存期間鋸齒面不被損壞，螺紋連接處應采用螺紋保護措施防止污垢和外來雜物進入。
7、氧氣用設備必須進行脫脂處理。
8、單法蘭液位變送器與雙法蘭液位變送器要在法蘭處或銘牌上進行位號標識。

十二、監造、檢驗和性能驗收試驗(說明)
此條款用于合同執行期間對賣方所提供的設備(包括對分包外購設備)進行檢驗、監造和性能驗收，確保賣方所提供的設備符合要求。
賣方在本合同生效后2周內，向買方提供與本合同設備有關的監造、檢驗、性能驗收試驗標準和計劃。
1、工廠檢驗
1.1 工廠檢驗是質量控制的一個重要組成部分。賣方嚴格進行廠內各生產環節的檢驗和試驗。賣方提供的合同設備簽發質量證明、檢驗記錄和測試報告，并且作為交貨時質量證明文件的組成部分。
1.2 工廠檢驗的所有費用包括在合同總價之中。
2、性能驗收試驗
2.1 性能驗收試驗的目的為了檢驗合同設備的所有性能是否符合附件1的要求。
2.2 性能驗收試驗的地點由合同確定，一般為買方工廠現場。
2.3 性能試驗的時間：試驗一般在試運之后半年內進行，具體試驗時間由供需雙方確定。
2.4 性能驗收試驗由買賣雙方討論后確定。如試驗在現場進行，賣方要進行配合；如試驗在工廠進行，試驗所需的人力和物力等由賣方提供。
2.5 性能驗收試驗的內容
2.5.1 工廠試驗
◆賣方負責制作期間和搬運前的必須的試驗及檢查，且將試驗報告書提交買方，買方有權參加。并提供整體項目試驗。
◆材料根據標準進行試驗，并將試驗資料提交買方確認，賣方提供用于制造設備的所有材料的材料合格證。選用材料在制造之前取得買方的同意。
2.5.2 現場試驗
◆買方在設備完全安裝好后，進行性能驗收試驗，并按驗收標準進行。
◆進行性能驗收試驗的時候，賣方派人到現場幫助指導解決試驗暴露的缺陷，直到合格為止。
◆買方有特殊要求可以另行協商(按買方提供之調試大綱)。
◆性能驗收試驗所需的測點、一次元件和就地儀表的裝設由賣方提供，參加方配合(賣方提供試驗所需的技術配合和人員配合)。
2.6 性能驗收試驗的費用。
◆賣方試驗的配合等費用已在合同總價內。其它費用，如試驗在現場進行，由買方承擔；在賣方工廠進行，則已包含在合同總價之中。
2.7 性能驗收試驗結果的確認。
性能驗收試驗報告由第三方為主編寫，買、賣雙方參加，共同簽章確認結論。如雙方對試驗的結果有不一致意見，雙方協商解決。
進行性能驗收試驗時，一方接到另一方通知而不派人參加試驗，則被視為對驗收試驗結果的同意，并進行確認簽蓋章。
3、賣方進行的所有的工廠測試和檢驗都應有測試報告和記錄，所提供儀表設備應有測試報告和記錄，測試報告和記錄需最終移交給買方。
4、到貨驗收僅為貨物數量、外觀質量、規格型號、隨機資料的驗收。
5、賣方按買方書面通知時間與買方、監理方、施工/安裝單位共同進行到貨驗收。若賣方未按通知的時間到場，則視為賣方同意買方自行驗收，并承認到貨驗收結果。
6、到貨驗收合格后由買方安排時間進行性能檢驗(耐壓檢驗、密封性試驗等)，雙方對全部貨物檢驗(或根據國家、行業有關標準規定進行抽樣)，送交至雙方認可的相關質檢部門進行檢驗。
7、貨物性能檢驗抽查合格不應視為該批貨物性能檢驗均合格。
8、儀表設備安裝和投用后，現場測試的技術指標必須保證技術協議和相關行業標準的要求。在裝置開車驗收時進行貨物的開車驗收。開車驗收合格不能免除賣方對貨物質量的保證責任。

十三、質量保證
◆質量保證體系ISO9001原材料質量保證，生產過程質量保證，成品質量保證，售后服務質量保證等措施。提供制造進度表。
◆設備計算結果保：證保證全部計算結果的正確性和選型的準確性。
◆賣方對所提供產品質量、技術規格等負有完全責任。賣方保證所提供產品全部是經測試合格產品，賣方對由產品自身設計、材料及生產等環節中的缺陷而產生的故障負完全責任。并出具相應資質的質量測試檢驗報告。
◆賣方保證所提供的產品是全新的，完全符合買方規定的質量規格和性能要求，并完全適用于用戶現場自然條件。賣方應保證其設備在正確安裝、正常使用和保養條件下，在其使用壽命內應具有滿意的性能。
◆儀表安裝調試完成后在具備驗收條件下，由買方組織相關人員驗收。賣方提供的儀表設備運行的穩定性和準確性要達到技術要求和相關規范要求。驗收標準執行相關國家和行業規范。
◆質保期為裝置開車后12個月或貨到現場檢驗合格后18個月，以先到者為限。
◆在保修期內，設備出現故障，賣方負責無償修理直至更換；
◆賣方說明維保中心的有關內容
◆賣方應明確檢修力量，尤其是在珠海地區是否有檢維修能力。
◆賣方保證在接到用戶電話(傳真)后8小時內對用戶提出的問題給予答復，直到問題解決。如用戶需要，賣方人員將在72小時內達到現場，如未能按時到達，用戶自行維修費用由賣方負責。昌暉儀表制造有限公司為客戶提供的技術支持免費電話為0871-65127691，并承諾提供全面、及時的售后服務。在用戶遇到影響生產的重大技術問題時保證權威技術人員在雙方都具備現場服務的條件時48小時內到達用戶現場。
◆賣方保證供貨清單中的所有儀表、部件5年(或停止生產5年)以上的備件供應期。

十四、現場服務及培訓
1、現場驗收
貨物制造完畢，賣方至少提前一周以書面形式通知用戶，設備到現場后，賣方派專人至現場與買方共同驗收；若賣方接到通知未能到場，視同認可買方的驗收報告。
2、現場安裝
現場安裝由買方負責，賣方對安裝質量確認簽字以保障儀表設備平穩運行對安裝要求的滿足、負責調試，達到最終檢測要求和使用要求。
3、培訓(說明)
①賣方負責就其提供產品的安裝、調試以及維護保養等工作對買方指派的有關技術人員提供系統的培訓。目標要求能達到懂設備原理，懂設備結構、懂設備性能、會操作、會維護保養、會故障排除、會處理事故。
②在項目執行階段，賣方需提供1人免費的儀表設備硬件、軟件、組態培訓，培訓時間共1個工作日，分1次進行，并提供相關的培訓資料。培訓費用已包含在合同總價中(培訓時間：由買方確定，培訓地點：買方工地)。

十五、交付資料
1、供貨范圍清單(紙版+電子版)；
2、儀表設備圖(紙版+電子版)；
3、合同簽訂2周內返回詳細數據表和安裝圖紙以及設計方設計所需資料(紙版+電子版)；
4、備品備件清單；
5、隨機供應易損件表及專用工具清單；
6、規格書；
7、儀表銘牌內容；
8、材料(外協件)訂貨合同；
9、隨設備裝運的所有最終文件資料包括：
◆儀表設備清單，隨機工具、備品備件清單、技術文件清單；（紙版）；
◆儀表設備的詳細安裝資料和圖紙；（紙版+電子版）；
◆儀表設備及主要附件合格證及相關性能試驗檢測報告(包括產品質量證書、檢測報告、合格證、防爆合格證、安全證書)；
◆所有產品(包含所帶附件)必須提供原產地證明；
◆儀表設備產品樣本及說明書、安裝調試、運行維護、操作手冊等資料和圖紙(紙版+電子版)；
◆第三方產品樣本及說明書、安裝調試、運行維護、操作手冊等資料和圖紙(紙版+電子版)；
◆所有文字資料必須為中國國家標準漢字；

十六、聯系方式
這一部分內容包含買方、賣方和設計單位的單位名稱、地址、郵編、電話、傳真、具體聯系人姓名及手機、郵箱等內容。

寫在最后：并不是每一個項目都要嚴格按照本單晶硅壓力變送器、單晶硅差壓變送器技術協議內容執行，壓力變送器技術協議的內容和細節應結合實際情況保留、增加或刪減。
